Açıklama
KABLOSUZ METAL KÜTLE DEDEKTÖR – KABLOSUZ LOOP DEDEKTÖR
- 4 Vida ile zemine kolay montaj, su geçirmez tasarım,
- Üzerinden geçen araçlara karşı dayanıklı malzeme,
- Sensör ve alıcı kart olmak üzere 2 kısımdan oluşur,
- Tek alıcı kart ile 4 farklı yol ( giriş – çıkış ) kontrolü yapılabilir,
- 433Mhz RF haberleşme ( Açık alanda 100 metreye kadar )
- Ayarlanabilir hassasiyet seviyesi,
- Ayarlanabilir röle çekme süresi,
- Sıralı2 sensör çalışma seçeneği
- 7 yıla kadar pil ömrü
Cihazınızı kullanmaya başlamadan önce mutlaka kullanma kılavuzunu okuyunuz. Gerekli kurulum, elektriksel bağlantı ile ilk çalıştırma bölümlerine dikkat ederek belirtilen maddeleri adım adım yerine getiriniz. Bu aşamadan sonra ürün sahibi/kullanıcı bu kullanma kılavuzunu ürünün ömrü boyunca bilinen ve görülebilecek bir yerde muhafaza etmek zorundadır.
Bu ürün, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde fiziksel, duyumsal veya zihinsel kapasitesi düşük, bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
Ürünü kuru ortamda muhafaza ediniz. Aksi durumda üründe arıza oluşabilir.
Bu ekipman, çocukların bulunma olasılığının yüksek olduğu yerlerde kullanım için uygun değildir.
Pil veya akü ile çalışan ürünlerde pil ve akü garanti kapsamı dışındadır. Aynı şekilde raf ömrünü dolduran ürünlerde pil ve akünün boşalması veya akması sebebiyle oluşan arızalar garanti kapsamında değildir.
Tüm servis ve onarım işlemleri yalnızca Kontal Elektronik teknik servisi tarafından yapılabilir. Başka şahıslar tarafından ürüne herhangi bir müdahale edilmemelidir.
Her ürünün çalışma gerilimi üzerindeki etikette belirtilmiştir. Ürünü bu gerilim değerinin dışındaki farklı bir kaynakla beslemeyiniz.
Ürünün yukarıda belirtilen maddelere uygunsuz durumda kullanılması halinde yangına, ciddi kişisel yaralanmalara, ürünlerde veya takılı olduğu yapıda hasara sebep olabilir. Kullanıcının sebep olduğu bu tür durumlarda Kontal Elektronik San. ve Tic. Ltd. Şti. herhangi bir sorumluluk kabul etmez.
Bu işaret gelecek kısımlardaki önemli noktalar için kullanılacaktır.
Ürünün besleme noktalarına çıplak elle dokunmayınız.
Bu işaret gelecek kısımlardaki gerilim ile alakalı olan uyarılar için kullanılacaktır.
Etikette bulunan bu işaret ürünün besleme voltajının DC olduğunu göstermektedir.
Ürün veya ürünün kutusunun üzerindeki bu sembol, bu ürünün normal ev atığı gibi işlem göremeyeceğini belirtir. Bunun yerine ürün, elektronik ekipmanların geri dönüşümü için belirlenen toplama noktalarına teslim edilmelidir. Ürünün hatalı bir şekilde atılması veya imha edilmesi çevre ve insan sağlığı açısından olumsuz sonuçlara yol açabilir.
Bu doküman ve ilgili revizyonun sorumluluğu ile hukuki sahibi KONTAL ELEKTRONİK SAN. VE TİC. LTD. ŞTİ. firmasına aittir. İzinsiz değiştirilmesi, üzerinde değişiklik yapılması yasak ve suçtur.
1. TANIM

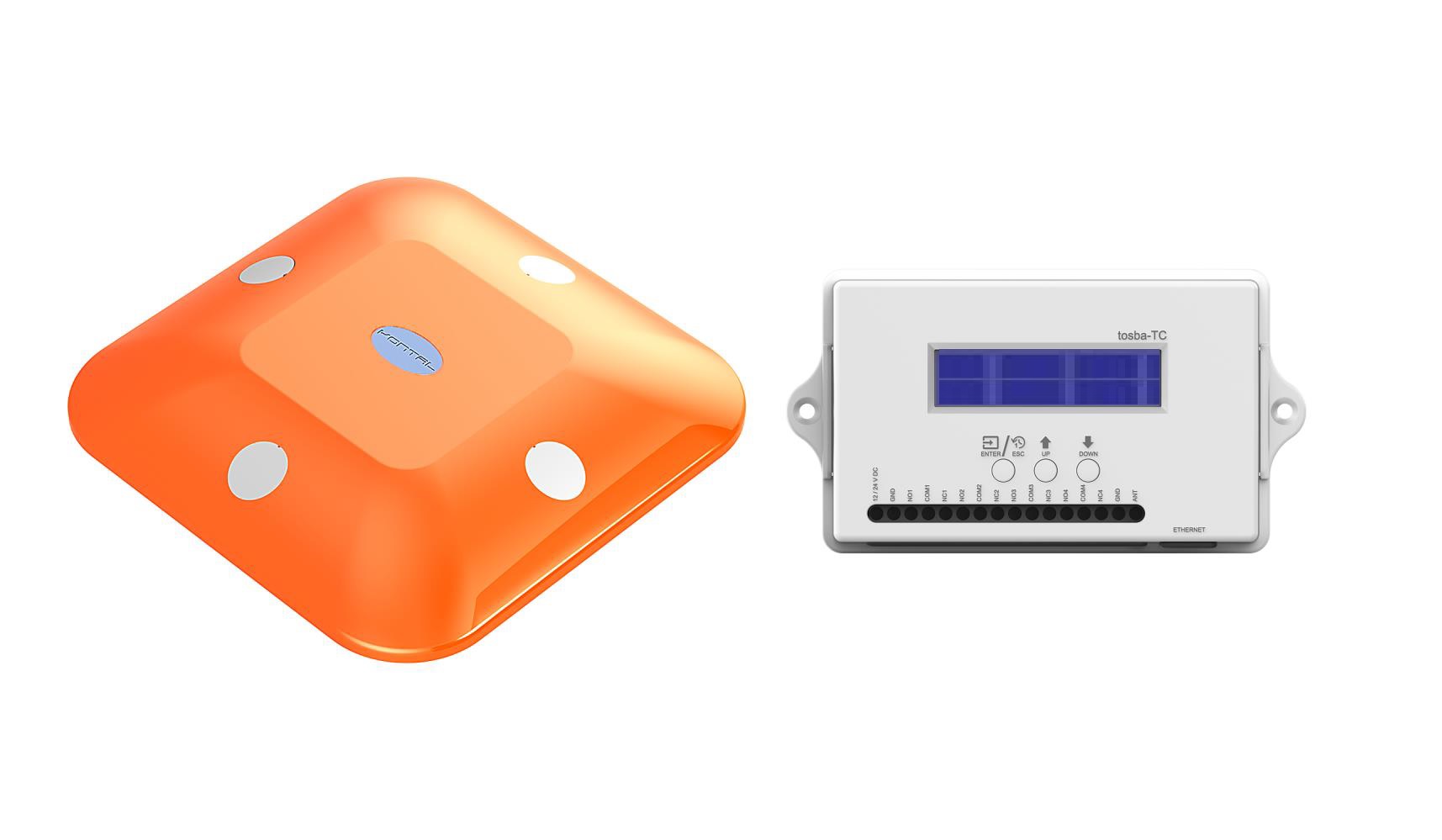

Kablosuz metal kütle dedektörü olarak bilinen bu sistem bir alıcı ve hafızasına tanımlanmış verici sensörlerden oluşmaktadır. Genelde otopark sistemlerinde ve site girişlerinde, bariyerlerin otomatik açılması – kapanması ya da otomatik bilet kesim işlemleri sırasında, asfalt üzerinde uygun yerde bir aracın olup olmadığını tespit için kullanılır. Tüm bunların yanında endüstriyel kapılarda, mantar bariyer sistemlerinde ve PVC kapılarda kullanılmaktadır. Yere sabitlenecek olan verici sensör, üzerine gelecek bir metalin yoğunluğunu algılayarak alıcı ile haberleşmektedir. Alıcı kart üzerinde bulunan röle veya röleler sayesinde istenen cihazın kontrol edilmesi sağlanmaktadır.
2. TEKNİK ÖZELLİKLER
TEKNİK ÖZELLİKLER
Model
:
TOSBA TS
Ürün Kodu
:
K185-01
Pil Tipi
:
3,6V DC *
Çalışma Frekansı
:
433,92MHz
Çıkış Gücü
:
̴ 0,06W
Maksimum Akım
:
17mA
IP Sınıfı
:
IP68
Çalışma Sıcaklığı
:
-25 oC +55 oC
Ağırlık
:
Boyutlar (En x Boy x Derinlik)
:
244x 244x 36mm
Model
:
TOSBA TC
Ürün Kodu
:
K186-01
Çalışma Gerilimi
:
12/24V DC
Çalışma Akımı
:
81mA@24V
Çalışma Frekansı
:
433,92MHz
Kontak Tipi
:
Kuru Kontak NO/NC
Max. Kontak Gücü
:
250V 5A
Verici Sensör Kapasitesi
:
8
Çalışma Sıcaklığı
:
-25 oC +55 oC
Ağırlık
:
Boyutlar (En x Boy x Derinlik)
:
153,33 x 83,73 x 32,73mm
*
Verici senso r(TOSBA TS) kartında iki adet besleme girişi bulunmaktadır. Senso r normal şartlarda tek pil ile çalışabilmektedir ancak sisteme ikinci pil bag landıg ında u ru nu n pil o mru uzamaktadır. O rneg in sistem tek pil ile gu nlu k 1000 kullanımda 5 yıl çalışabilirken 2 pil ile 7 yıl çalışabilmektedir.
Verici sensörün pili azaldığında bu durumu bildirmek için alıcı kart ekranında belirli aralıklarla uyarı çıkacaktır ve buzzer biip şeklinde ötecektir.
3. KABLOSUZ METAL KÜTLE DEDEKTÖRÜ VE KULLANIMI
Kablosuz metal kütle dedektörü kartı; otopark ve bariyer sistemlerinde araç algılamada kullanılan sistemdir. Bu sistemin kontrolü alıcı(TOSBA TC) ve hafızasına tanımlı verici sensörler(TOSBA TS) ile yapılmaktadır. Alıcı kart üzerinde bulunan LCD ekran ve butonlar kullanılarak sisteme tanımlı menülerden bir çok işlem gerçekleştirilebilir.
3.1. Verici Sensör(TOSBA TS) ID Atamasının Yapılması
Verici sensör şirketimiz bünyesinde ID atama işlemi yapılmış şekilde sizlere gönderilecektir. Bu ürüne tekrar bir ID atama işlemi yapılmasına gerek yoktur. Ancak ID atama işleminin yapılması gereken durumlarda aşağıdaki adımları takip ediniz:
Verici sensörün(TOSBA TS) enerji bağlantısını kesiniz
Verici sensörde enerji YOKKEN kart üzerinde bulunan butona basınız ve PARMAĞINIZI BUTON ÜZERİNDEN KALDIRMAYINIZ.
Parmağınız buton üzerindeyken, verici sensörün enerjisini veriniz. Bu aşamada verici sensörünüz aktif hale gelecek ve üzerinde bulunan led yan-sön yaparak kırpışacaktır. Bu işlem verici sensörünüze yeni bir ID atama işleminin tamamlandığını gösterecektir.
3.2. Sistem Haberleşmesi
Kablosuz metal kütle dedektörü bir alıcı ve hafızasına tanımlı verici sensörlerden oluşmaktadır. Alıcı ve vericiler arasındaki iletişim Tranceiver(iki taraflı)dır. Bu iletişim alıcı kart(TOSBA TC) ve hafızasına tanımlı verici sensörler (max : 8) ile gerçekleştrilir. Bu iletişimde verici sensör(TOSBA TS), üzerine gelen bir aracı(metal kütle) algılar ve alıcıya veri gönderir daha sonra alıcıdan yanıt bekler eğer alıcıdan yanıt gelmezse üzerinde araç olduğunu belirtmek adına veri göndermeye devam eder, Bu işlem verici sensör üzerinde araç olduğu sürece devam edecektir. Ancak Oto Kalibrasyon başlığı altında anlatıldığı şekilde kalibrasyon ayarlanmışsa otomatik kalibrasyonda belirlenen süre sonunda ürün kapama yapacaktır.
3.3. Kablosuz Metal Kütle Dedektörü Ayarları
Kablosuz metal kütle dedektörü sisteminde alıcı kart üzerinde çeşitli ayarların yapılmasını sağlayacak LCD ekran ve butonlar bulunmaktadır. Bu butonlar kullanılarak alıcı karta verici sensörlerin öğretilmesi/silinmesi, sistemin çalışma hassasiyeti, çalışma modları ve kalibrasyonu gibi ayarlar yapılabilmektedir. Daha sonra yapılan ayarlar Sensöre yükle başlığı altında anlatıldığı şekilde sisteme tanımlı(daha önceden alıcıya öğretilmiş olan) vericilere aktarılmaktadır.
Alıcı karta ilk enerji verildiğinde Ana sayfada KONTAL yazısı bulunmaktadır. Alıcı kart üzerinde işlem yapabilmeniz için öncellikle kart üzerinde bulunan menülere giriniz. Bu işlem için Enter/Esc butonuna bir süre basınız sistemde menüye girebilmek ve geri gelebilmek için butona bir süre basılır ancak menü içerisinde gezinirken ilgili ayara girmek için aynı butona(Enter/Esc) bas bırak yapmanız yeterli olacaktır.
Her bir menüde işlem süresi 30 saniyedir. Menülerde gezinirken 30 saniye içerisinde her hangi bir butona basılmadığı takdirde sistem otomatik olarak ana sayfaya dönecektir.
Bu menü 8 ayrı başlıktan oluşmaktadır;
